Opis

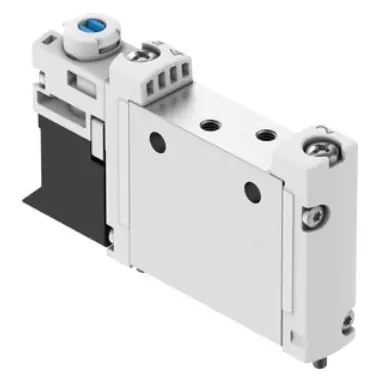

Funkcja zaworu 5/2 monostabilny Sposób uruchomienia Elektryczny Wielkość zaworu 10 mm Normalny przepływ nominalny 100 l/min Ciśnienie robocze MPa 0.25 … 0.8 MPa Ciśnienie robocze 2.5 … 8 bar Konstrukcja Zawór tłokowy Sposób kasowania Sprężyna mechaniczna Sprężyna pneumatyczna Dopuszczenie RCM Mark c CSA us (OL) c UL us – Recognized (OL) Stopień ochrony IP40 IP65 Z gniazdem wtykowym Wielkość nominalna 2 mm Funkcja odpowietrzenia Możliwość dławienia Rodzaj uszczelnienia Miękkie Pozycja zabudowy Dowolna Pomocnicze ręczne uruchamianie Z blokadą Przez przyciśnięcie Z zaślepką Rodzaj sterowania Z pilotem Zasilanie pneum. pilotów Wewnętrzne Przekrycie Positive overlap Ciśnienie pilota Mpa 0.25 … 0.8 MPa Ciśnienie pilota 2.5 … 8 bar Odpowiedni do podciśnienia Brak Czas przełączania przy wyłączaniu 15 ms Czas przełączania przy włączaniu 7 ms Czas pracy ciągłej 100 % Maks. dodatni impuls testowy przy sygnale logicznym 0 700 µs Maks. ujemny impuls testowy przy sygnale logicznym 1 900 µs Charakterystyka cewki 24 V DC: 1 W 24 V DC: Faza niskiego prądu 0.3 W, faza wysokiego prądu 1,0 W Dopuszczalne wahania napięcia +/- 10 % Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4] Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) Odporność na wibracje Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 Ograniczenie temperatury otoczenia i medium -5 – 50 °C Bez redukcji prądu podtrzymania Odporność na wstrząsy Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 Klasa odporności na korozję CRC 2 – Średnia odporność na korozję Temperatura medium -5 … 60 °C Temperatura otoczenia -5 … 60 °C Waga produktu 38 g Przyłącze elektryczne przez elektryczną płytę przyłączeniową Sposób montażu Na płycie przyłączeniowej Przy pomocy otworów przelotowych Do wyboru: Przyłącze pneumatyczne 1 M3 Przyłącze pneumatyczne 2 M3 Przyłącze pneumatyczne 3 M3 Przyłącze pneumatyczne 4 M3 Przyłącze pneumatyczne 5 M3 Uwaga dotycząca materiałów Zgodne z RoHS Materiał uszczelnień HNBR NBR Materiał obudowy Stop aluminium
