Opis

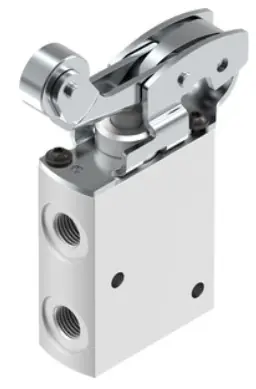

Funkcja zaworu 3/2, monostabilny Sposób uruchomienia Mechaniczny Szerokość zabudowy 20 mm Normalny przepływ nominalny 750 l/min Ciśnienie robocze MPa -0.095 … 1 MPa Ciśnienie robocze -0.95 … 10 bar Konstrukcja Dźwignia z rolką Tarcza-gniazdo Sposób kasowania Sprężyna mechaniczna Maks. limit skoku (nieprzekraczalny) 6.3 mm Wielkość nominalna 5.6 mm Instrukcje użytkowe Ryzyko zgniecenia Rodzaj uszczelnienia Miękkie Pozycja zabudowy Dowolna Rodzaj sterowania Bezpośredni Kierunek przepływu Rewersyjny Przekrycie Zerowe przekrycie Maks. prędkość uruchamiania przy nacisku bocznym 1.4 m/s Maks. częstotliwość przełączania 3 Hz Kąt krzywki 30 deg Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:-:-] Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) Klasa odporności na korozję CRC 1 – Niska odporność na korozję Temperatura medium -10 … 60 °C Temperatura otoczenia -10 … 60 °C Uwaga odnośnie temperatury otoczenia Wpływ ciepła na zużycie Siła uruchamiająca 35.2 N Waga produktu 209 g Sposób montażu Przy pomocy otworów przelotowych Przyłącze pneumatyczne 1 G1/8 Przyłącze pneumatyczne 2 G1/8 Przyłącze pneumatyczne 3 G1/8 Uwaga dotycząca materiałów Zgodne z RoHS Materiał elementu uruchamiającego Stal ocynkowana Materiał uszczelnień NBR Materiał obudowy Stop aluminium, anodowany
