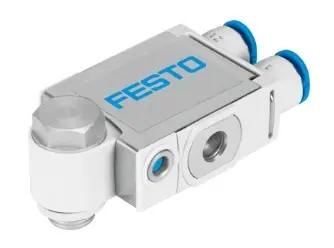

Opis
Funkcja zaworu Zawór dławiąco-zwrotny z dławieniem na wylocie Przyłącze pneumatyczne 1 QS-8 Przyłącze pneumatyczne 2 G1/4 Sposób uruchomienia Ręczny Przyłącze zasilania pilota 21 QS-8 Element regulacyjny Pod klucz imbusowy (z gniazdem sześciokątnym) Sposób montażu Przy pomocy gwintów Normalny przepływ nominalny w kierunku dławienia 590 l/min Normalny przepływ nominalny w kierunku niedławionym 310 … 540 l/min Ciśnienie robocze 0.2 … 10 bar Ciśnienie pilota 2 … 10 bar Temperatura otoczenia -10 … 60 °C Materiał obudowy PBT Pozycja zabudowy Dowolna Typ uruchomienia, funkcja zaworu zwrotnego sterowanego Pneumatyczny Ręczna funkcja odpowietrzenia Przez przyciśnięcie Możliwość obracania 360° / nie jest dopuszczalne ciągłe obracanie Ciśnienie robocze dla pełnego zakresu temperatury 0.2 … 10 bar Standard flow rate in flow control direction 0.6->0 MPa (6->0 bar, 87->0 psi) 940 l/min Standard flow rate in non-return direction at 0.6->0 MPa (6->0 bar, 87->9 psi) actuated 830 … 1000 l/min Standard flow rate in non-return direction at 0.6->0 MPa (6->0 bar, 87->0 psi) not actuated 840 … 1000 l/min Normalny przepływ nominalny w kierunku niedławionym, zawór uruchomiony 315 … 540 l/min Normalny przepływ nominalny w kierunku niedławionym, zawór nieuruchomiony 310 … 540 l/min Czas przełączania przy wyłączaniu 11 ms Czas przełączania przy włączaniu 8 ms Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4] Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) Temperatura medium -10 … 60 °C Medium dla pilotów Sprężone powietrze wg ISO8573-1:2010 [7:4:4] Nominalny moment dokręcający 11 Nm Tolerancja dla nominalnego momentu dokręcenia ± 20 % Dopuszczalny moment uruchamiający dla śruby regulacyjnej 1 Nm Waga produktu 73.9 g Materiał pokrywy ES-BE Uwaga dotycząca materiałów Zgodne z RoHS Materiał pokrywy PBT Materiał uszczelnień NBR Materiał śruby drążonej Stop aluminium Materiał tuleji Stop aluminium Materiał pierścienia zwalniającego POM Materiał śruby regulacyjnej Mosiądz
