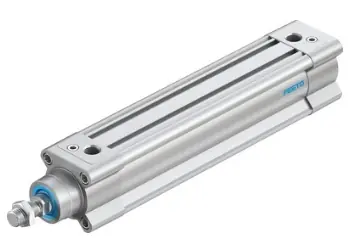

Opis
Skok 160 mm Średnica tłoka 40 mm Gwint na tłoczysku M12x1,25 Amortyzacja PPV: regulowana amortyzacja pneumatyczna w położeniach końcowych Pozycja zabudowy Dowolna Zgodność z normą ISO 15552 Zakończenie tłoczyska Gwint zewnętrzny Konstrukcja Tłok Tłoczyskowy Korpus z profilu Sygnalizacja położenia Przy pomocy czujników Warianty Jednostronne tłoczysko Ciśnienie robocze MPa 0.06 … 1.2 MPa Ciśnienie robocze 0.6 … 12 bar Tryb pracy Dwustronnego działania Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4] Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) Klasa odporności na korozję CRC 2 – Średnia odporność na korozję Temperatura otoczenia -20 … 80 °C Maks. energia uderzenia w położeniach końcowych 0.7 J Długość amortyzacji 19 mm Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting 633 N Theoretical force at 0.6 MPa (6 bar, 87 psi), advance 754 N Przemieszczana masa własna przy 0 mm skoku 205 g Ciężar dodatkowy na 10 mm skoku 37 g Ciężar podstawowy dla 0 mm skoku 740 g Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku 16 g Sposób montażu Przy pomocy gwintów wewnętrznych Przy pomocy osprzętu Do wyboru: Przyłącza pneumatyczne G1/4 Uwaga dotycząca materiałów Zgodne z RoHS Materiał pokrywy Odlew aluminiowy, pokrycie ochronne Materiał uszczelnienia tłoka TPE-U(PU) Materiał tłoka Stop aluminium Materiał tłoczyska Stal wysokostopowa Materiał uszczelnienia zgarniającego tłoczyska TPE-U(PU) Materiał uszczelki buforowej TPE-U(PU) Materiał amortyzacji tłoka POM Materiał rury siłownika Gładko anodowany stop aluminium Materiał nakrętki Stal ocynkowana Materiał łożyska POM Materiał śruby kołnierzowej Stal ocynkowana
