Opis

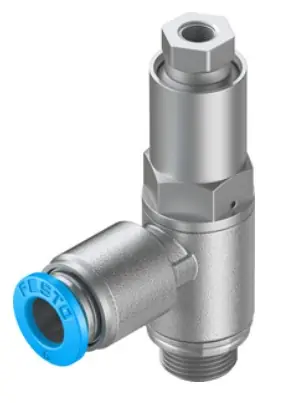

Funkcja zaworu Funkcja zaworu zwrotnego sterowanego Przyłącze pneumatyczne 1 QS-6 Przyłącze pneumatyczne 2 G1/8 Przyłącze zasilania pilota 21 M5 Sposób uruchomienia Pneumatyczny Sposób montażu Przy pomocy gwintów Z gwintem zewnętrznym Ciśnienie robocze MPa 0.05 … 1 MPa Ciśnienie robocze 0.5 … 10 bar Ciśnienie pilota Mpa 0.2 … 1 MPa Ciśnienie pilota 2 … 10 bar Pilot pressure 29 … 145 psi Temperatura otoczenia -10 … 60 °C Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4] Klasyfikacja morska patrz certyfikat Pozycja zabudowy Dowolna Przepływ normalny 1 -> 2 z 6 na 0 bar 400 l/min Normalny przepływ nominalny 1 -> 2 z 6 na 5 bar 270 l/min Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) Klasa odporności na korozję CRC 2 – Średnia odporność na korozję Temperatura przechowywania -10 … 60 °C Temperatura medium -10 … 60 °C Medium dla pilotów Sprężone powietrze wg ISO8573-1:2010 [7:4:4] Nominalny moment dokręcający 3.5 Nm Tolerancja dla nominalnego momentu dokręcenia ± 10 % Waga produktu 21.4 g Uwaga dotycząca materiałów Nie zawierają miedzi i PTFE Zgodne z RoHS Materiał uszczelnień NBR Materiał śruby drążonej Stop aluminium Anodowanie Materiał pierścienia zwalniającego POM Materiał manszety zaworu zwrotnego NBR Materiał przyłącza obrotwego Odlew ciśnieniowy cynkowy
