Opis

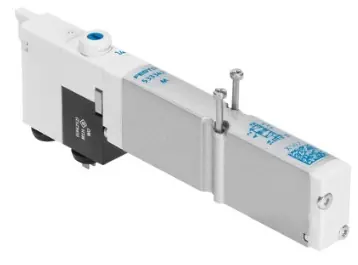

Funkcja zaworu 5/2 monostabilny Sposób uruchomienia Elektryczny Wielkość zaworu 10 mm Normalny przepływ nominalny 140 … 190 l/min Ciśnienie robocze MPa -0.09 … 1 MPa Ciśnienie robocze -0.9 … 10 bar Konstrukcja Zawór gniazdowy z sprężyną powrotną Sposób kasowania Sprężyna mechaniczna Dopuszczenie c UL us – Recognized (OL) Certyfikat UL MH19482 Stopień ochrony IP65 W stanie zmontowanym Zgodnie z IEC 60529 Rodzaj uszczelnienia Miękkie Pozycja zabudowy Dowolna Pomocnicze ręczne uruchamianie Z blokadą Przez przyciśnięcie Rodzaj sterowania Z pilotem Kierunek przepływu Rewersyjny Przekrycie Underlap Wyświetlanie stanu sygnału Tak Ciśnienie pilota 4 … 8 bar Odpowiedni do podciśnienia Tak Uwaga dotycząca standardowego przepływu nominalnego 1->4: 140 l/min 1->2: 190 l/min Normalny przepływ nominalny z QS-6 140 … 190 l/min Czas przełączania przy wyłączaniu 14 ms Czas przełączania przy włączaniu 10 ms Maks. dodatni impuls testowy przy sygnale logicznym 0 400 µs Maks. ujemny impuls testowy przy sygnale logicznym 1 200 µs Dopuszczalne wahania napięcia +/- 25 % Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4] Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) Odporność na wibracje Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 Odporność na wstrząsy Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 Klasa odporności na korozję CRC 3 – Wysoka odporność na korozję Temperatura przechowywania -20 … 40 °C Temperatura medium -5 … 50 °C Względna wilgotność powietrza maks. 90 % przy 40 °C Temperatura otoczenia -5 … 50 °C Maks. moment dokręcający, montaż zaworu 0.25 Nm Waga produktu 35 g Sposób montażu Przy pomocy otworów przelotowych Uwaga dotycząca materiałów Zgodne z RoHS Materiał uszczelnień NBR Materiał obudowy PPA-wzmoc.
