Opis

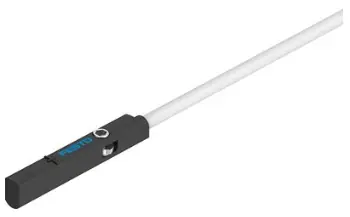

Kształt dla okrągłego rowka Zgodność z normą EN 60947-5-2 Dopuszczenie RCM Mark Znak CE (patrz deklaracja zgodności) Wg dyrektywy EU-EMV Specjalne właściwości Olejoodporny Uwaga dotycząca materiałów Nie zawierają miedzi i PTFE Zgodne z RoHS Nie zawiera halogenów Mierzona wielkość Położenie Sposób pomiaru Magnetyczny, stykowy Temperatura otoczenia -40 … 70 °C Powtarzalność 0.2 mm Wyjście dwustanowe Stykowe, bipolarne Funkcja elementu przełączającego Styk normalnie otwarty Czas włączania <= 1.2 ms Czas wyłączania <= 1 ms Maks. częstotliwość przełączania 50 Hz Maks. prąd wyjściowy 300 mA Maks. prąd wyjściowy w zespole mocującym 50 mA Maks. moc przełączania AC 9 VA Maks. moc przełączania DC 9 W Maks. moc przełączania DC w zespole mocującym 1.5 W Maks. moc przełączania AC w zespole mocującym 1.5 VA Spadek napięcia <= 1.5 V Zabezpieczenie przed zwarciem Brak Zabezpieczenie przed przeciążeniem Nie występuje Nominalne napięcie robocze DC 24 V Zakres napięcia roboczego AC 5 … 30 V Zakres napięcia roboczego DC 5 … 30 V Zabezpieczenie przed odwrotną polaryzacją Brak Podłączenie elektryczne 1, typ podłączenia Kabel Podłączenie elektryczne 1, technologia podłączenia Wolny koniec Podłączenie elektryczne 1, liczba pinów/żył 3 Kierunek przyłącza wyjściowego Wzdłuż Warunki testowania kabla Wytrzymałość zmęczeniowa na zginanie wg normy Festo, warunki testu na zapytanie Warunki testu na zapytanie Prowadnica kabli: 5 milionów cykli, promień gięcia 28 mm Wytrzymałość na skręcanie: > 300 000 cykli, ±270°/0,1 m Długość kabla 2.5 m Charakterystyka kabla Prowadnica kabli + robot Materiał powłoki kabla TPE-U(PUR) Sposób montażu Zamocowanie na stałe Można wciskać w rowek od góry Maks. moment dokręcający 0.4 Nm Pozycja zabudowy Dowolna Waga produktu 16.8 g Materiał obudowy Wzmocnione PA Stal wysokostopowa, nierdzewna Wskaźnik stanu przełączania Żółta dioda LED Temperatura otoczenia przy ruchomym ułożeniu kabla -20 … 70 °C Stopień ochrony IP65 IP68
