Opis

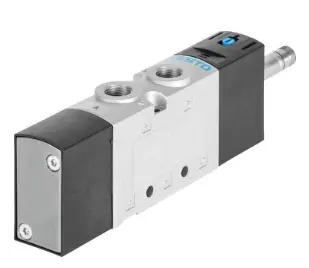

Funkcja zaworu 5/2 monostabilny Sposób uruchomienia Elektryczny Wielkość zaworu 21 mm Normalny przepływ nominalny 700 l/min Ciśnienie robocze 2.5 … 10 bar Konstrukcja Zawór tłokowy Sposób kasowania Sprężyna pneumatyczna Dopuszczenie c UL us – Recognized (OL) Wielkość nominalna 5.7 mm Funkcja odpowietrzenia Możliwość dławienia Rodzaj uszczelnienia Miękkie Pozycja zabudowy Dowolna Pomocnicze ręczne uruchamianie Z blokadą Przez przyciśnięcie Rodzaj sterowania Z pilotem Zasilanie pneum. pilotów Wewnętrzne Kierunek przepływu Jednokierunkowy Przekrycie Positive overlap Wartość-b 0.35 Wartość-C 2.9 l/sbar Czas przełączania przy wyłączaniu 29 ms Czas przełączania przy włączaniu 20 ms Maks. dodatni impuls testowy przy sygnale logicznym 0 1900 µs Maks. ujemny impuls testowy przy sygnale logicznym 1 2700 µs Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4] Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) Odporność na wibracje Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 Odporność na wstrząsy Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 Klasa odporności na korozję CRC 2 – Średnia odporność na korozję Temperatura medium -10 … 60 °C Medium dla pilotów Sprężone powietrze wg ISO8573-1:2010 [7:4:4] Temperatura otoczenia -10 … 60 °C Waga produktu 188 g Sposób montażu Na płycie przyłączeniowej Przy pomocy otworów przelotowych Do wyboru: Przyłącze otworu wentylacji Nieprzewodowe Przyłącze odpowietrzenia pilota 84 M5 Przyłącze pneumatyczne 1 G1/8 Przyłącze pneumatyczne 2 G1/8 Przyłącze pneumatyczne 3 G1/8 Przyłącze pneumatyczne 4 G1/8 Przyłącze pneumatyczne 5 G1/8 Uwaga dotycząca materiałów Zgodne z RoHS Materiał uszczelnień HNBR NBR Materiał obudowy Aluminium-odlew ciśnieniowy Lakierowana Materiał tłoczka suwakowego Stop aluminium Materiał śrub Stal ocynkowana
