Opis

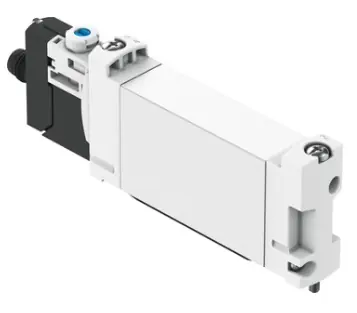

Funkcja zaworu 5/2 monostabilny Sposób uruchomienia Elektryczny Wielkość zaworu 14 mm Normalny przepływ nominalny 380 l/min Ciśnienie robocze MPa 0.25 … 0.7 MPa Ciśnienie robocze 2.5 … 7 bar Konstrukcja Zawór tłokowy Sposób kasowania Sprężyna pneumatyczna Stopień ochrony IP65 Funkcja odpowietrzenia Możliwość dławienia Rodzaj uszczelnienia Miękkie Pozycja zabudowy Dowolna Pomocnicze ręczne uruchamianie Z blokadą Przez przyciśnięcie Rodzaj sterowania Z pilotem Zasilanie pneum. pilotów Wewnętrzne Kierunek przepływu Jednokierunkowy Przekrycie Positive overlap Wyświetlanie stanu sygnału LED Maks. częstotliwość przełączania 2 Hz Czas przełączania przy wyłączaniu 24 ms Czas przełączania przy włączaniu 14 ms Czas pracy ciągłej 100 % Maks. dodatni impuls testowy przy sygnale logicznym 0 1600 µs Maks. ujemny impuls testowy przy sygnale logicznym 1 3000 µs Charakterystyka cewki 24 V DC: 0,8 W Dopuszczalne wahania napięcia +/- 10 % Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4] Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) Odporność na wibracje Transport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6 Odporność na wstrząsy Test odporności na wstrząsy, poziom surowości warunków 1 zgodnie z FN942017-5 i EN60068-2-27 Klasa odporności na korozję CRC 2 – Średnia odporność na korozję Temperatura medium -5 … 50 °C Medium dla pilotów Sprężone powietrze wg ISO8573-1:2010 [7:4:4] Temperatura otoczenia -5 … 50 °C Waga produktu 65 g Przyłącze elektryczne 3-pin M8x1, kodowanie A zgodnie z EN 61076-2-104 Wtyczka Sposób montażu Na płycie przyłączeniowej Przy pomocy otworów przelotowych Przyłącze pneumatyczne 2 Kołnierz Przyłącze pneumatyczne 4 Kołnierz Uwaga dotycząca materiałów Zawierają substancje PWIS Zgodne z RoHS Materiał uszczelnień HNBR NBR Materiał obudowy Stop aluminium
