Opis

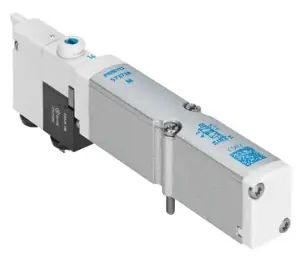

Funkcja zaworu 2 zawory 3/2 normalnie zamknięte, monostabilne Sposób uruchomienia Elektryczny Wielkość zaworu 14 mm Normalny przepływ nominalny 490 l/min Ciśnienie robocze 1.5 … 10 bar Konstrukcja Zawór tłokowy Sposób kasowania Sprężyna pneumatyczna Dopuszczenie c CSA us (OL) c UL us – Recognized (OL) Stopień ochrony IP65 IP67 Funkcja odpowietrzenia Możliwość dławienia Rodzaj uszczelnienia Miękkie Pozycja zabudowy Dowolna Pomocnicze ręczne uruchamianie Z blokadą Przez przyciśnięcie Rodzaj sterowania Z pilotem Zasilanie pneum. pilotów Zewnętrzne Przekrycie Positive overlap Wyświetlanie stanu sygnału LED Ciśnienie pilota 1.5 … 8 bar Maks. częstotliwość przełączania 3 Hz Czas przełączania przy wyłączaniu 29 ms Czas przełączania przy włączaniu 10 ms Czas pracy ciągłej 100 % Maks. dodatni impuls testowy przy sygnale logicznym 0 1600 µs Maks. ujemny impuls testowy przy sygnale logicznym 1 3000 µs Charakterystyka cewki 22 V DC: 1 W Dopuszczalne wahania napięcia +/- 10 % Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4] Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) Odporność na wibracje Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 Odporność na wstrząsy Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 Klasa odporności na korozję CRC 2 – Średnia odporność na korozję Temperatura medium -5 … 60 °C Medium dla pilotów Sprężone powietrze wg ISO8573-1:2010 [7:4:4] Temperatura otoczenia -5 … 60 °C Waga produktu 102 g Przyłącze elektryczne Przez płytę przyłączeniową Sposób montażu Na płycie przyłączeniowej Uwaga dotycząca materiałów Zgodne z RoHS Materiał uszczelnień HNBR NBR Materiał obudowy Stop aluminium
