Opis

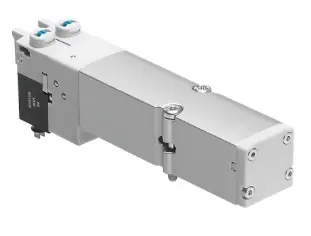

Funkcja zaworu 5/2 monostabilny Sposób uruchomienia Elektryczny Wielkość zaworu 20 mm Normalny przepływ nominalny 870 l/min Ciśnienie robocze MPa -0.09 … 1 MPa Ciśnienie robocze -0.9 … 10 bar Konstrukcja Zawór tłokowy Sposób kasowania Sprężyna pneumatyczna Dopuszczenie c UL us – Recognized (OL) Stopień ochrony IP65 Zgodnie z IEC 60529 Rodzaj uszczelnienia Miękkie Pozycja zabudowy Dowolna Pomocnicze ręczne uruchamianie Z blokadą Przez przyciśnięcie Rodzaj sterowania Z pilotem Kierunek przepływu Rewersyjny Przekrycie Positive overlap Wyświetlanie stanu sygnału Tak Ciśnienie pilota Mpa 0.3 … 0.8 MPa Ciśnienie pilota 3 … 8 bar Odpowiedni do podciśnienia Tak Standardowy przepływ nominalny przy QS-10 870 l/min Czas przełączania przy wyłączaniu 28 ms Czas przełączania przy włączaniu 15 ms Maks. dodatni impuls testowy przy sygnale logicznym 0 400 µs Maks. ujemny impuls testowy przy sygnale logicznym 1 900 µs Dopuszczalne wahania napięcia +/- 25 % Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4] Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) Odporność na wibracje Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 Odporność na wstrząsy Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 Klasa odporności na korozję CRC 1 – Niska odporność na korozję Temperatura przechowywania -20 … 40 °C Temperatura medium -5 … 50 °C Względna wilgotność powietrza maks. 90 % przy 40 °C Temperatura otoczenia -5 … 50 °C Maks. moment dokręcający, montaż zaworu 0.65 Nm Waga produktu 100 g Sposób montażu Przy pomocy otworów przelotowych Uwaga dotycząca materiałów Zgodne z RoHS Materiał uszczelnień NBR Materiał obudowy Aluminium-odlew ciśnieniowy
