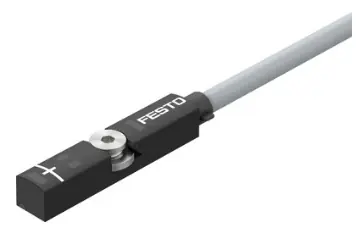

Opis
Kształt Do rowka T W oparciu o normę EN 60947-5-2 Dopuszczenie RCM Mark c UL us – Listed (OL) Znak CE (patrz deklaracja zgodności) Wg dyrektywy EU-EMV Zgodnie z dyrektywą EU RoHS Znak KC KC-EMV Specjalne właściwości Olejoodporny Uwaga dotycząca materiałów Nie zawierają miedzi i PTFE Zgodne z RoHS Nie zawiera halogenów Mierzona wielkość Położenie Sposób pomiaru Magneto rezystancyjny Temperatura otoczenia -40 … 85 °C Powtarzalność 0.2 mm Wyjście dwustanowe NPN Funkcja elementu przełączającego Styk normalnie otwarty Czas włączania <= 1.3 ms Czas wyłączania <= 1.4 ms Maks. częstotliwość przełączania 180 Hz Maks. prąd wyjściowy 100 mA Maks. prąd wyjściowy w zespole mocującym 100 mA Maks. moc przełączania DC 2.8 W Maks. moc przełączania DC w zespole mocującym 2.8 W Spadek napięcia < 1.5 V Zabezpieczenie przed zwarciem Tak Zabezpieczenie przed przeciążeniem Dostępne Nominalne napięcie robocze DC 24 V Zakres napięcia roboczego DC 5 … 30 V Zabezpieczenie przed odwrotną polaryzacją Dla wszystkich przyłączy elektrycznych Podłączenie elektryczne 1, typ podłączenia Kabel Podłączenie elektryczne 1, technologia podłączenia Wolny koniec Podłączenie elektryczne 1, liczba pinów/żył 3 Kierunek przyłącza wyjściowego Wzdłuż Warunki testowania kabla Wytrzymałość zmęczeniowa na zginanie wg normy Festo, warunki testu na zapytanie Warunki testu na zapytanie Prowadnica kabli: 5 milionów cykli, promień gięcia 28 mm Wytrzymałość na skręcanie: > 300 000 cykli, ±270°/0,1 m Długość kabla 2.5 m Charakterystyka kabla Prowadnica kabli + robot Kolor powłoki kabla Szary Materiał powłoki kabla TPE-U(PUR) Sposób montażu Zamocowanie na stałe Można wciskać w rowek od góry Maks. moment dokręcający 0.6 Nm Pozycja zabudowy Dowolna Waga produktu 29.1 g Kolor obudowy Czarny Materiał obudowy Wzmocnione PA Stal wysokostopowa, nierdzewna Wskaźnik stanu przełączania Żółta dioda LED Wskaźnik prawidłowego montażu Pomarańczowa dioda LED Temperatura otoczenia przy ruchomym ułożeniu kabla -20 … 85 °C Stopień ochrony IP65 IP68 IP69K
